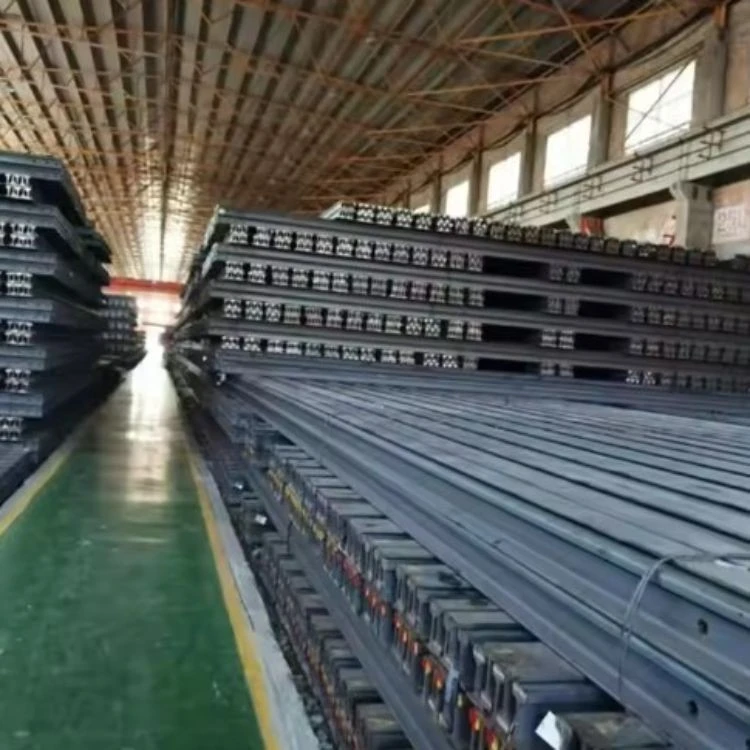

Szyna do ciężkiego dźwigu przemysłowego QU (GB/T 3426)
Szyny dźwigowe GB to specjalne materiały szynowe produkowane w ścisłej zgodności z chińskimi normami krajowymi. Seria QU - QU70, QU80, QU100 i QU120 - została zaprojektowana tak, aby spełniać wymagania operacyjne różnych urządzeń dźwigowych, od lekkich dźwigów warsztatowych po ciężkie suwnice stoczniowe.
1. Obowiązujący standard i materiał
TheSeria QUjest określony w normie GB/T 3426 (aktualne wydanie GB/T 3426-2017). Powszechnie stosowane są materiały U75V i U71Mn. Dzięki zaawansowanej technologii walcowania szyny uzyskują doskonałe właściwości mechaniczne: wytrzymałość na rozciąganie 900–1100 MPa i twardość główki szyny HB300-380, które skutecznie wytrzymują częste toczenie i uderzenia kół dźwigów. Szyny poddawane są rygorystycznej obróbce cieplnej, dzięki czemu struktura wewnętrzna jest jednolita, łącząc wysoką wytrzymałość z dobrą wytrzymałością.
2. Wymiary i masa teoretyczna
| Typ szyny | Wysokość (mm) | Szerokość dołu (mm) | Szerokość główki (mm) | Grubość wstęgi (mm) | Masa teoretyczna (kg/m) |
|---|---|---|---|---|---|
| QU70 | 120 | 120 | 70 | 28 | 52.8 |
| QU80 | 130 | 130 | 80 | 32 | 63.69 |
| QU100 | 150 | 150 | 100 | 38 | 88.96 |
| QU120 | 170 | 170 | 120 | 44 | 118.1 |
3. Zastosowanie według specyfikacji
- QU70nadaje się do obiektów przemysłu lekkiego, np. dźwigi do podnoszenia lekkich ładunków w-zakładach przetwórstwa spożywczego.
- QU80pasuje do średnich-sprzętu dźwigowego-, np. dźwigów w warsztatach produkujących samochody.
- QU100obsługuje operacje podnoszenia ciężkich ładunków, takie jak duże huty stali. QU120 o wysokości szyny 170 mm i szerokości dna 170 mm może przenosić ładunki przekraczające 100 ton i jest często używany w dużych stoczniach do podnoszenia sekcji kadłuba.
4. Cechy konstrukcyjne
Specjalny przekrój trapezowy-optymalizuje rozkład sił między kołem a szyną, zmniejsza opory robocze oraz poprawia stabilność i wydajność pracy żurawia. Łukowy kształt główki szyny ściśle pasuje do koła dźwigu, aby zapewnić płynną pracę; poszerzony spód szyny zwiększa stabilność połączenia z fundamentem, zapewniając bezpieczną pracę przy dużych obciążeniach i częstych cyklach rozruchu-zatrzymania.
5. Uwagi dotyczące dostaw
Typowe długości szyn 9 m / 12 m lub przycięte-na-długość; określić normę (GB/T 3426-2017), typ (QU70-QU120), materiał (U71Mn/U75V), długość, końcówki (zwykłe/nawiercane) i port docelowy;
Uzyskaj wycenę na szynę dźwigową QU
Szyna do dźwigów przemysłowych QU do ciężkich zastosowań została zaprojektowana-do ciężkich dźwigów i torów przemysłowych, zapewniając dużą nośność, stabilność wymiarową i odporność na powtarzające się obciążenia kół.KOLEJ GNEEdostarcza szyny dźwigowe serii QU w różnych profilach, materiałach, długościach i specyfikacjach zgodnie z wymaganiami projektu.
