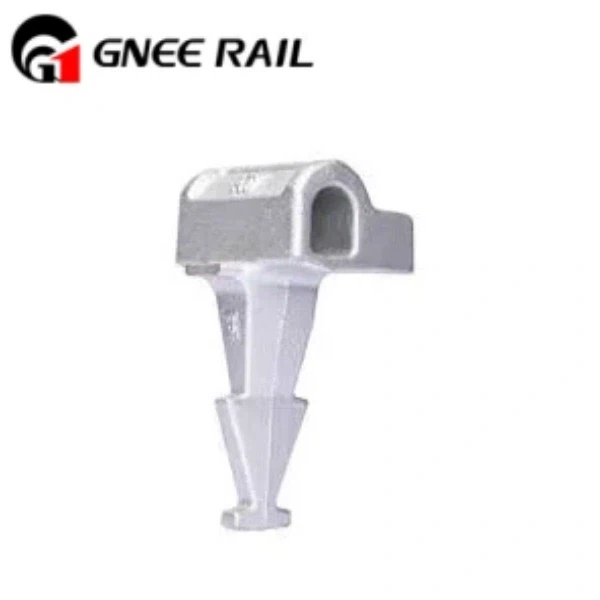

Ramię szyny kolejowej, zwane także żelaznym kołnierzem szyny, wkładki mocujące szynę, wkładka barku szyny, kotwa do wlewania kolei, jest częściowo osadzona w betonowych opaskach szynowych w celu mocowania elastycznych zacisków szynowych do płyt łączących. Gnee Rail oferuje głównie różne typy odlewów szynowych, aby spełnić wymagania klientów.
| Produkt | Odsadzki szynowe (kotwy wtapiane w kolej) |
| Powierzchnia | Zwykły, Dacromet, malowany lub inny zgodnie z wymaganiami |
| Standardy | UIC, AREMA, BS, RDSO, DIN, JIS, ISCR, GB, VALEC, GOSTR-EASC, GB/T lub inne według wymagań |
| Waga | Zależy od różnych modeli |
| Wymiar | Zależy od różnych modeli |
| Pakiet | Przeniesiona torba, pudełko lub inne na życzenie |
| Dostawa | Zależy od zamówienia |
Odsadzenie szyny to element wstępnie osadzany w podkładach betonowych, niezależnie od typu pojedynczego lub podwójnego pnia, używany do mocowania elastycznych zacisków szynowych, głównie e-zacisków, w systemie mocowania. Odsadzenie odlewane wykonuje się metodą odlewania z żeliwa i stosuje się je poprzez wstępne osadzenie w podkładach betonowych i współpracuje z elastyczną klamrą do mocowania szyny. W przypadku materiałów odlewy obejmują 3 typy: odsadzenie MCI z żeliwa ciągliwego i odsadzenie SGCI z żeliwa ciągliwego oraz odsadzenie SGCI z żeliwa sferoidalnego.
Uwagi na temat poboczy szyn
Przyspawane mocowanie barkowe umożliwia wykonanie elementów utrzymujących szyny na podkładie stalowym i stalowej płycie podstawy, gdy do mocowania szyn używany jest zacisk szynowy w kształcie litery E.
Nawet jeśli odlane odsadzenia są zwykle osadzone w betonowym podkładie szynowym, można je przyspawać do dłuższego odcinka stalowego odcinka toru lub wsporników w celu wykonania rozjazdów i układów krzyżowych z wykorzystaniem pionowych geometrii szyn.
Zdolność spawania poboczy szyn zależy od projektu układu, co sprawia, że pobocze kolejowe jest bardziej użyteczne i opłacalne. Akcesoria kołnierzy szyny dla konkretnego odcinka szyny należy stosować zgodnie z kryteriami projektowymi, aby uzyskać odpowiednie obciążenie sprężystego palca uchwytu. Aby uzyskać lepszą integralność spoiny, należy zapewnić pewne odsadzenie szyny z obszarem frezowania.
Aplikacje na ramionach szynowych:
Spawanie na mocowaniu barkowym umożliwia wykonanie elementów podtrzymujących szynę zarówno na podkładach stalowych, jak i stalowych płytach bazowych, gdy do mocowania szyny stosowane są elastyczne zaciski szynowe typu E. Mimo że szyna odlana w poboczu jest zwykle wciskana w podkład betonowy, można ją również przyspawać do stalowych odcinków podkładów lub wsporników o większej długości w celu zastosowania przy produkcji układów rozjazdów i skrzyżowań, w których zastosowano pionową geometrię szyny.
Zdolność spawania odsadzeń szyn w określonym położeniu podyktowanym projektem układu sprawia, że odstawy szyn są bardzo przydatne i opłacalne. Akcesoria poboczy szyn stosowane w określonych odcinkach szyn należy dobrać zgodnie z kryteriami projektowymi, aby uzyskać prawidłowe obciążenie sprężystego zacisku. Aby uzyskać lepszą integralność spoiny, zapewniono pewne odsadzeń szyn z frezowanymi powierzchniami spawalniczymi.
Możemy wyprodukować ramię szyny dla różnych rozmiarów wymiarowych. Produkujemy różne rodzaje kołnierzy szynowych i zapewniamy dowolny rodzaj właściwości mechanicznych i składu chemicznego. Zapraszamy do wyboru ramienia szyny firmy Gnee Rail.
