System Rail Fastner – zacisk szynowy

Zaciski szynowe, zwane również elastycznymi zaciskami szynowymi, służą do mocowania szyn do podkładek pod spodem. Zaciski szynowe wywierają nacisk na szyny poprzez zginanie i odkształcanie, zapobiegając w ten sposób wzdłużnemu przesuwaniu się szyn na skutek zmian temperatury lub wibracji. Ogólnie rzecz biorąc, zaciski szynowe są wykonane z kutej stali sprężynowej wytwarzanej w procesie kucia na gorąco.

Odmiany klipsów szynowych

Szereg	Typ	Twardość	Tworzywo	Zmęczone życie	Powierzchnia	Standard
Zacisk szyny E	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64,Mn:0.60-0.90, Si:1.60-2.00,Cr: mniejszy lub równy 0.35, P: mniejszy lub równy 0.03 , S: mniejszy lub równy 0,03 60Si2CrA: C:{{0}}.56-0.64,Mn:0.40-0.70, Si:1.40-1.80,Cr:0.70-1.00 P: mniejsze lub równe 0.03 , S: mniejszy lub równy 0,03 55Si2Mn: C:{{0}}.52-0.60,Mn:0.60-0.90, Si:1.50-2.00,Cr: Mniejszy lub równy 0.35 P: Mniejszy lub równy 0.03, S: Mniejszy lub równy 0,03 38Si7:C:0.35-0.42,Mn:0.50-0.80, Si:1.50-1.80, P: mniejsze lub równe 0.03, S: mniejsze lub równe 0,03	Dla Dia.18 wynosi 3 miliony cykli bez łamania. Dla Dia.20 wynosi 5 milionów cykli bez łamania.	gładki (olejowany), czarny tlenek, malowanie kolorowe lub zgodnie z wymaganiami klienta.	DIN17221, BS970, GB/T1222
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Klip Vossloh& Kuty zacisk szynowy	SKL1	42-47HRC
Klips szynowy PR	PR309	44-48HRC
	PR401
	PR601
	PR85
Indywidualna produkcja zacisków szynowych jest dostępna zgodnie z Twoimi rysunkami lub próbkami!

Procedury technologiczne klipsów szynowych

Kompletne procedury technologiczne dotyczące zacisków szynowych obejmują:

Zakup surowca

Strzyżenie

Ogrzewanie do temperatury kucia

Tworzenie się

Hartowanie

Ruszenie

Obróbka powierzchni

Kontrola-pakowanie

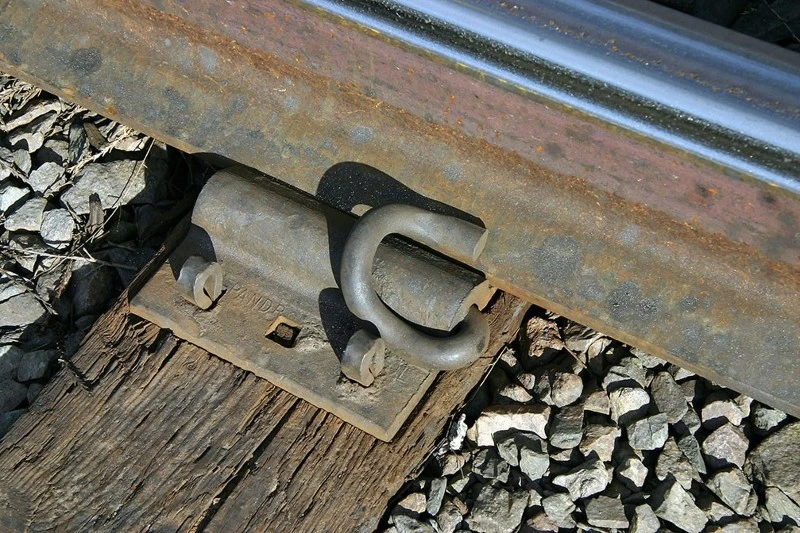

rail clip application

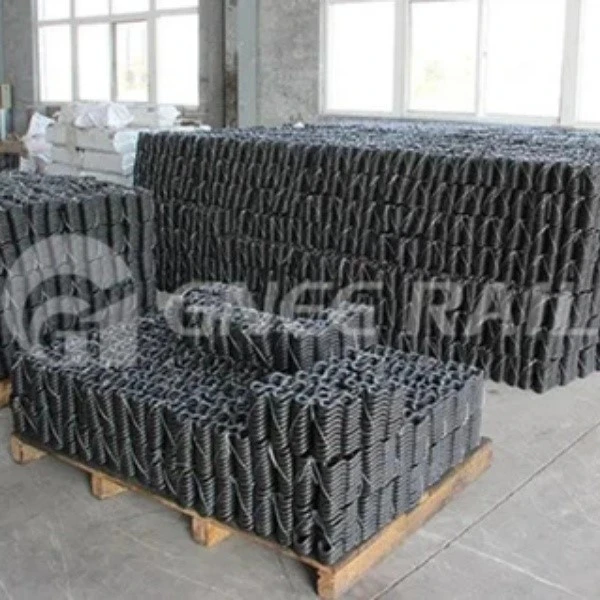

rail clip in stock

Pręty ze stali sprężynowej są najpierw przycinane na wymaganą długość. Cięte pręty są konwencjonalnie podgrzewane do temperatury 950 stopni -1000 stopni. Ogrzane pręty przesyłane są do prasy w celu kucia. Przed kuciem przygotowywane są trzy komplety matryc i osprzętu zgodnie z rysunkami. Kute pręty sprężynowe przesyłane są do zbiornika hartowniczego. Po sprawdzeniu dokładności wymiarowej i twardości hartowania trafiają one do kolejnego procesu obróbki odpuszczania, aby sprężyna osiągnęła odpowiednią wytrzymałość. Gotowe produkty są dokładnie sprawdzane i pakowane.
